Esercitazione: Visualizzare anomalie usando il rilevamento di batch e Power BI (rilevamento univariato)

Usare questa esercitazione per trovare anomalie nel set di dati di una serie temporale come batch. Usando Power BI desktop, si prende un file Excel, si preparano i dati per il API Rilevamento anomalie e si visualizzano anomalie statistiche in tutto il file.

In questa esercitazione si apprenderà come:

Prerequisiti

• Sottoscrizione Azure
• Microsoft Power BI Desktop, disponibile gratuitamente.
• Un file di Excel (con estensione xlsx) contenente i punti dati delle serie temporali.
• Dopo aver creato la sottoscrizione Azure, creare una risorsa Rilevamento anomalie nel portale di Azure per ottenere la chiave e l'endpoint.
  • Sarà necessaria la chiave e l'endpoint della risorsa creata per connettere l'applicazione al API Rilevamento anomalie. Questa operazione verrà eseguita più avanti nell'avvio rapido.

Caricare e formattare i dati della serie temporale

Per iniziare, aprire Power BI Desktop e caricare i dati delle serie temporali scaricati dai prerequisiti. Questo file di Excel contiene una serie di coppie di valori e timestamp UTC (Coordinated Universal Time).

Nella finestra principale Power BI Desktop selezionare la barra multifunzione Home. Nel gruppo di dati Esternal della barra multifunzione aprire il menu a discesa Get Data e selezionare Excel.

Nella finestra di dialogo visualizzata passare alla cartella in cui è stato scaricato il file xlsx di esempio e selezionarlo. Nella finestra di dialogo Strumento di navigazione selezionare Foglio1 e quindi Modifica.

Power BI convertirà i timestamp nella prima colonna in un tipo di dati Date/Time. Questi timestamp devono essere convertiti in testo per poter essere inviati al API Rilevamento anomalie. Se l'editor di Power Query non viene aperto automaticamente, selezionare Modifica query nella scheda home.

Selezionare la scheda Transform nell'Editor di Power Query. Nel gruppo Qualsiasi colonna aprire l'elenco a discesa Tipo di dati e selezionare Testo.

Quando si riceve un avviso sulla modifica del tipo di colonna, selezionare Sostituisci corrente. Quindi selezionare Chiudi e applica o su Applica nella scheda Home della barra multifunzione.

Creare una funzione per inviare i dati e formattare la risposta

Per formattare e inviare il file di dati al API Rilevamento anomalie, è possibile richiamare una query sulla tabella creata in precedenza. Nella scheda Home sulla barra multifunzione dell'editor di Power Query aprire il menu a discesa Nuova origine e selezionare Query vuota.

Assicurarsi che la nuova query sia selezionata, quindi selezionare Editor avanzato.

All'interno del Editor avanzato usare il frammento di codice M Power Query seguente per estrarre le colonne dalla tabella e inviarle all'API. La query creerà quindi una tabella dalla risposta JSON e la restituirà. Sostituire la variabile apiKey con la chiave valida dell'API Anomaly Detector e endpoint con l'endpoint. Dopo aver immesso la query nel Editor avanzato, selezionare Done.

(table as table) => let

    apikey      = "[Placeholder: Your Anomaly Detector resource access key]",
    endpoint    = "[Placeholder: Your Anomaly Detector resource endpoint]/anomalydetector/v1.0/timeseries/entire/detect",
    inputTable = Table.TransformColumnTypes(table,{{"Timestamp", type text},{"Value", type number}}),
    jsontext    = Text.FromBinary(Json.FromValue(inputTable)),
    jsonbody    = "{ ""Granularity"": ""daily"", ""Sensitivity"": 95, ""Series"": "& jsontext &" }",
    bytesbody   = Text.ToBinary(jsonbody),
    headers     = [#"Content-Type" = "application/json", #"Ocp-Apim-Subscription-Key" = apikey],
    bytesresp   = Web.Contents(endpoint, [Headers=headers, Content=bytesbody, ManualStatusHandling={400}]),
    jsonresp    = Json.Document(bytesresp),

    respTable = Table.FromColumns({

                     Table.Column(inputTable, "Timestamp")
                     ,Table.Column(inputTable, "Value")
                     , Record.Field(jsonresp, "IsAnomaly") as list
                     , Record.Field(jsonresp, "ExpectedValues") as list
                     , Record.Field(jsonresp, "UpperMargins")as list
                     , Record.Field(jsonresp, "LowerMargins") as list
                     , Record.Field(jsonresp, "IsPositiveAnomaly") as list
                     , Record.Field(jsonresp, "IsNegativeAnomaly") as list

                  }, {"Timestamp", "Value", "IsAnomaly", "ExpectedValues", "UpperMargin", "LowerMargin", "IsPositiveAnomaly", "IsNegativeAnomaly"}
               ),

    respTable1 = Table.AddColumn(respTable , "UpperMargins", (row) => row[ExpectedValues] + row[UpperMargin]),
    respTable2 = Table.AddColumn(respTable1 , "LowerMargins", (row) => row[ExpectedValues] -  row[LowerMargin]),
    respTable3 = Table.RemoveColumns(respTable2, "UpperMargin"),
    respTable4 = Table.RemoveColumns(respTable3, "LowerMargin"),

    results = Table.TransformColumnTypes(

                respTable4,
                {{"Timestamp", type datetime}, {"Value", type number}, {"IsAnomaly", type logical}, {"IsPositiveAnomaly", type logical}, {"IsNegativeAnomaly", type logical},
                 {"ExpectedValues", type number}, {"UpperMargins", type number}, {"LowerMargins", type number}}
              )

 in results

Richiamare la query nel foglio dati selezionando Sheet1 sotto Immettere un parametro, quindi selezionare Richiama.

Privacy e autenticazione dell'origine dati

Quando si prova a eseguire la query si potrebbe ricevere un messaggio di avviso, poiché utilizza un'origine dati esterna.

Per risolvere il problema, selezionare File e quindi Opzioni e impostazioni. Selezionare quindi Opzioni. In File corrente selezionare Privacy e Ignora i livelli di privacy per un potenziale miglioramento delle prestazioni.

Si potrebbe anche ricevere un messaggio che chiede di specificare in che modo ci si vuole connettere all'API.

Per risolvere il problema, selezionare Modifica credenziali nel messaggio. Nella finestra di dialogo visualizzata selezionare Anonimo per connettersi alll'API in modalità anonima. Selezionare Connetti.

Quindi selezionare Chiudi e applica nella scheda Home della barra multifunzione per applicare le modifiche.

Visualizza la risposta dell'API Anomaly Detector

Nella schermata principale Power BI iniziare a usare le query create in precedenza per visualizzare i dati. Prima di tutto selezionare Grafico a linee in Visualizzazioni. Quindi aggiungere il timestamp della funzione richiamata all'Asse del grafico a linee. Fare clic su di esso con il pulsante destro del mouse e scegliere Timestamp.

Aggiungere i campi seguenti da Richiamata funzione al campo Valori del grafico. Usare lo screenshot seguente come aiuto per creare il grafico.

• valore
• UpperMargins
• LowerMargins
• Valori Attesi

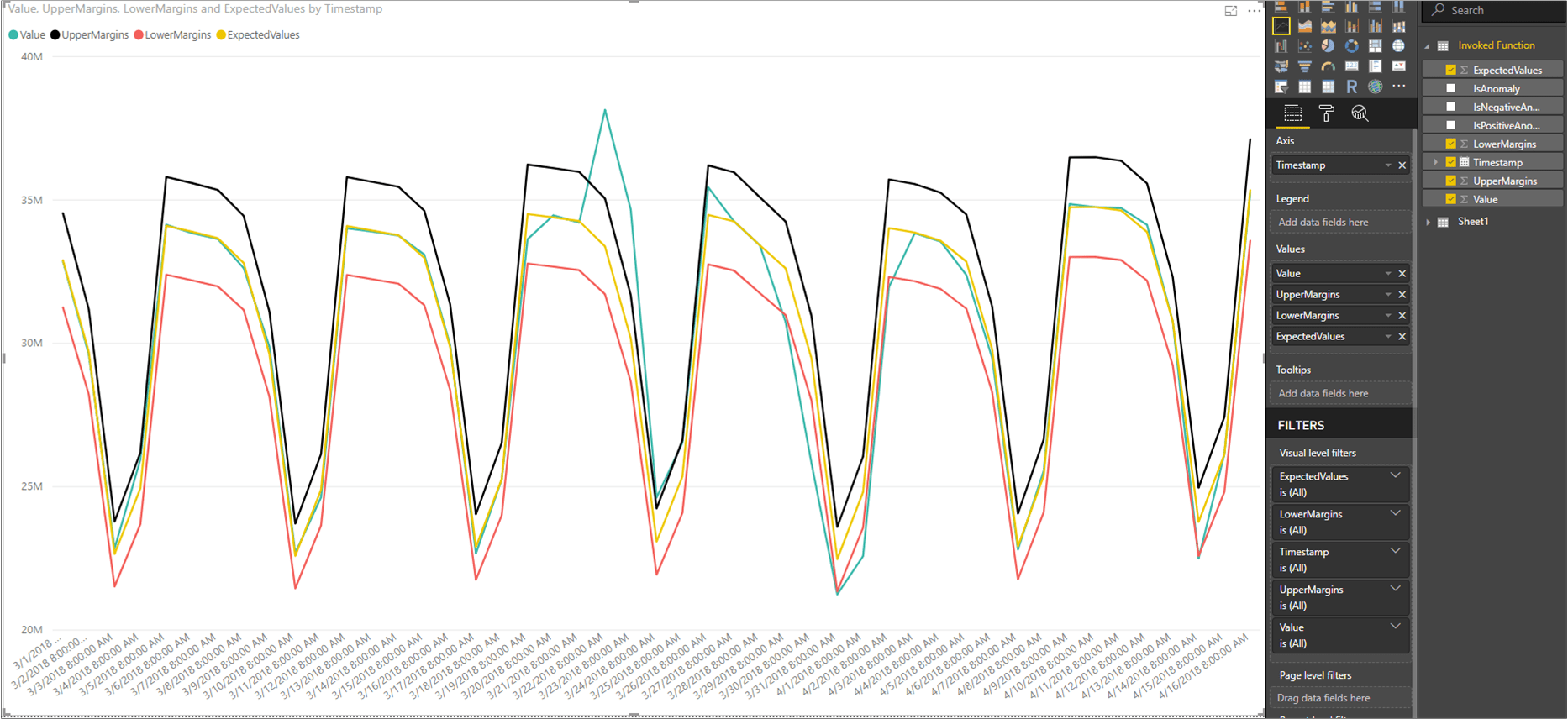

Dopo aver aggiunto i campi, selezionare il grafico e ridimensionarlo per mostrare tutti i punti dati. Il grafico avrà un aspetto simile a quello dello screenshot seguente:

Visualizzare i punti dati delle anomalie

Sul lato destro della finestra Power BI, sotto il riquadro FIELDS fare clic con il pulsante destro del mouse su Value nella query della funzione Invoked Function e selezionare Nuova misura rapida.

Nella schermata visualizzata selezionare Valore filtrato come calcolo. Impostare Valore di base su Sum of Value. Quindi trascinare IsAnomaly dai campi Richiamata funzione al campo Filtro. Selezionare True dall'elenco a discesa Filtro.

Dopo aver selezionato OK si vedrà un campo Value for True in fondo all'elenco dei campi. Fare clic su di esso con il pulsante destro del mouse e rinominarlo in Anomalia. Aggiungerlo all'asse Valori del grafico. Quindi selezionare lo strumento Formato e impostare il tipo di asse delle X su Categorie.

Applicare i colori al grafico selezionando lo strumento Formato e Colori dati. Il grafico dovrebbe essere simile al seguente:
